7/16 完了検査

できました。

昨年の夏から１年に渡る工事でしたがようやく完成しました。

まだ細かい手直しはありますがついに完成です。

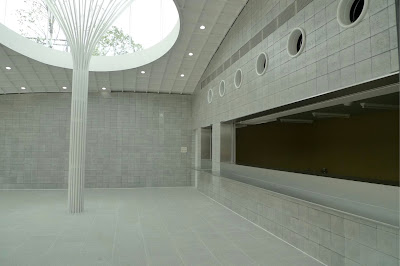

完了検査

照明もキレイです

CBもいい感じ。眺める山本さん

広場の天井

TLの天井

舗装は造園工事の別途発注なので、まだ完全に出来た感は薄い。。。

円形の排煙窓

厨房はテナント工事が後で入ることになっている。フードコートは完成。

アクリルの切り文字のサイン。事務所の２年目スタッフのデザイン。

屋根下から工事現場をみる。来年にはそこにサバンナが広がるのか。

7/11 屋上緑化

芝搬入。

芝が並べてあります。

屋上緑化の仕上、芝張りです。芝はコウライシバ。

当初は屋上にも色々な樹種の植栽を入れる計画もありましたが予算の関係で。。。

遠くから見ると

芝張り完了

手摺、外壁も出来てます

今回の建築工事では屋根の上の緑化しかできないので、まだ地形と連続した感じはあまりありません。次の造園工事でこの休憩棟まわりの植栽や外構が整えられる予定です。

ちゃんと屋上と連続した感じになるといいのですが。。。

7/9 内部が白くなりました

内部がいよいよ白くなりました。

今まで錆止めの赤茶色だった空間が一気にきれいになりました。

CGや模型でいろいろと検討してきましたが、思っていた以上に明るい空間です。

塗装は天井の鉄骨格子面は遮熱塗料の吹き付け、傘状の柱は耐候性塗料。

ガラスも入りました。

屋根の上には自動潅水設備が入りました。

潅水用の電磁弁ボックス

潅水パイプが設置されました

7/1 土がのりました

屋上に土がのりました。まわりも随分埋め戻し、盛土が進んできて地形と一体となってきた感じがします。

白くすっと突き出ている傘上の柱がキレイです。

サイン検討

ゲート棟ではサインは別発注でしたが今回はサインも含めて提案ができます。

どういったピクトにするのかも含めて検討し、市の担当者や園の管理者と協議しながら決定します。

基本的にはトイレ、多目的トイレ、授乳室、自動販売機コーナーくらいしかありません。

実際に現場で印刷したものを貼ってみて大きさや高さを決めます。

1/1の模型もひとつ作って実際にどう見えるかを検証します。

6/20 コンクリートブロック積み

コンクリートブロックがほぼ積み上がりました。空調用の吹出し口、ガラリの部分もできています。屋根とぶつかる箇所は屋根形状に沿って、FBの下端から30mmのところでカットします。

フードコートの吹出し口

まだTLのガラスを入れていないため連日の雨で水が入ってきている

幕板も仮付け

土を背負う境界部には暗渠パイプが入ります

使用する遮熱塗料の検証。２社の比較実験中

6/6 アスファルト防水完了

梅雨に入りましたが今年の梅雨はあまり雨が降らないみたいです。

おかげ様でなんとかアスファルト防水工事が終わりました。

この建築は鋼板屋根の上に断熱材135mm、その上にアスファルト防水、屋上緑化という構成になっています。

天井が鉄骨の格子の構造をあらわす仕上となっているため、照明等の器具、配管が鋼板の上側に飛び出してきます。

そのため、その隙間を埋めるように100mmの断熱材でふかしています。

さらに、全体を35mmの断熱材で覆い、その上からアスファルト防水となります。

防水の下が断熱材なので、また、屋根上の荷重を抑えるため、押えのコンクリートはうちません。

断熱材135mm

アスファルトの釜

端部は擁壁の上に35mm分の断熱が乗ります

立上がり部。端部にはコンクリートで側溝をつくる予定

防水完了

建築というよりカメとか爬虫類系です。なんかスッポンみたい。。。
