12/5 デッキプレート＆天井下地

屋根のデッキプレートもはり終わり、内部も天井下地が付きました。

このままにしときたいくらいきれいです。

12/13 スラブコンクリート打設

休憩棟はⅠ工区１階スラブの打設です。Ⅱ工区の根切りも終了したので現場の雰囲気が今までとは随分変わってきました。

今回はスラブの打設とⅡ工区の捨てコンを打ちます。

厨房部分。右が店員事務室。

Ⅱ工区の根切りも終わっています。

コン止めくし

打ち継ぎ部は「コン止めくし」でコンクリートを止めます。

鉄筋が入っている箇所の「くし」が上にあがるようになっています。

打設完了。

捨てコンも終了。

これでホースの中を洗うのかな？

11/27 木柱取り付け

木柱が取り付きました。かなり難しいようです。

ついに木の柱の取り付けに入りました。かなり難しいようで難航しています。

柱は直径150mmのヒノキ材＠250mmです。

柱は外側に対して倒れており、かつ円周方向にも傾いています。

水平面と木柱の角度は一定ですが屋根の高さが場所により違うため、柱の長さはすべてバラバラです。

G.PLの山

木柱の端部はG.PLにドリフトピンで固定されます。

上端のG.PLはH鋼の梁に工場で溶接されており、木の柱の位置や鉄骨の施工精度をみながら下端のG.PLを溶接し取り付けます。

ジグをもとにドリフトピンを打込んでいきます。

G.PLに木柱を差し込むとピンを打込む位置が分からなくなるため、大工さんが専用のジグを作って一本ずつ取り付けます。

しかし、大変なのはこれから。全部で２８０本！

11/22 ０柱建て方

基礎耐圧の打設が終わり、Ⅰ工区の０柱が設置されました。

アンカーボルトがずれたままコンクリートが打たれていると柱が入らなくなるので精度管理が大変です。

０柱まわりには、柱の引き抜きに対して効いてくるU字筋という補強筋を入れますが、既に鉄筋が混んでいるためとても大変な様子です。

設置完了

頭をつないで建て入れ具合を調整します。

Ⅰ工区とⅡ工区の境界部分。

止水版もちゃんと入っています。柱で切れる箇所はガムシールでカバー。

上から。

11/13 大屋根

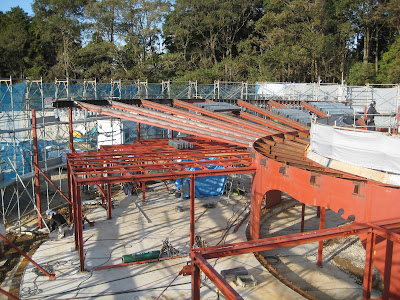

またまた随分遡りますが屋根の大梁が設置されました。屋根のフレームができると建物全体の形状がより明確になります。

内側のボリュームの向こうに大屋根の天井が見える感じがかなりいい感じです。

あとは木の丸太柱が付くと内部様子がほぼイメージできると思います。

広場側の庇部分。

完成時のイメージがしやすくなってきました。

全景。まだ足場に覆われていて外からは良くわかりません。

11/2 屋根大梁設置

先日、屋根の母屋、大梁用のG.PLが設置されました。

梁に取り付けられた木柱用G.PL

屋根の大梁が入ってきました

木柱も搬入

いよいよ鉄骨躯体も大詰め。屋根の大梁とG.PLの設置に入りました。

屋根が出来てくるとエントランスの雰囲気なんかもかなりわかります。

見せ場の一つである外周の木柱も搬入されて、現場での木加工が進んでいます。

加工はかなり難しい様子。。。

木柱は径150mmのヒノキを使用しています。

竣工後のメンテナンスを軽減するために加圧注入にて防腐処理を行っています。

クリアタイプのものなのでほとんど見た目は素地のままといった感じ。

これで１０年、２０年もつらしいです。

11/2 基礎配筋

既存擁壁との取り合い部分

定着位置を調整するため鉄筋を引っ張っています。

引っ張ってもらった結果、青いテープの鉄筋がなんとか中央より外側へ。

10月の末にⅠ工区の基礎配筋が完了し配筋検査を行いました。

そして建築局の中間技術検査、審査課による中間検査も無事パスし、いよいよ基礎コンクリートの打設に入ります。

10/16 サバンナの夕焼け

ゲート棟、休憩棟の他にも着々と周辺の他工事が進んでいます。
ゾーンの真ん中にまだ山の様に土が積んであるけど、徐々に進んでいるようです。

なんか風景も心なしかサバンナっぽくなってきたような。。。

10/5 建て入れ検査立合い

ゲート棟の方は随分鉄骨が組み上がってきました。
鋼板壁の溶接もほぼ完了です。

鋼板壁や小屋組の柱に倒れがないかを確認します。さすがに鋼板壁の倒れを補正するのは難しかったようです。が、きちんと許容の範囲内に収まっています。

所長と鉄骨の工事担当の方です。

ここは倒れなし！

”下げ振り”なる道具を鋼板の上端に磁石でぺたっと付けてそこから糸を垂らします。

計測したい面から50mm離れたところから糸が下がっているので、下の計測箇所で50mmなら傾いてないってことです。

”下げ振り”はこんな感じのものです。

いつくか修正が必要な箇所はありましたが心配の鋼板壁は大丈夫でした。

10/5 休憩棟掘削中

草原の展示エリアになる予定（多分）
おっきな穴はモートと呼ばれる動物と人を分ける堀（多分）
だと思います。

休憩棟、ゲート棟の周りも工事が進んでいます。他にもいろいろな動物の獣舎が建設中です。

休憩棟。掘削中。

現場所長さんが釜場作成中。

休憩棟は目下根切り中です。建設地が斜面なので、斜面を半分削って半地下のようなかたちで建つ事になります。

こちらはまだまだこれからです。

10/2 動物開口の話

６種の動物開口

実際にできたのがコレ

鋼板壁もほぼすべて立ち上がり微調整を残すだけになりました。

広場側の庇、小屋組もできあがりつつあります。

動物型の開口もすべて出そろいました。

なんの動物かわかってもらえるかなぁ。と少し不安。

はっきりとではなく、でもなんとなーく分かるような形を目指して描いたのですが。。。

なんかクマっぽい。って具合に。

開口上部の鋼板は梁としてきいているので、背の高い動物は使えません。また、安全上トゲトゲした動物も厳しい。開口として使いたいので細身の動物も難しい。

ということで随分限定された動物達になってしまいましたが。。。

完成したら是非足を運んでどれが何の動物が推測してみて下さい。

動物園の管理者の方からはこんなカワイイ感じじゃなくてもっとリアルなのが良かったなと言われています。リアルにするとトゲトゲして危ないと言われます。

実際にお客さんに触れられるものなのでなかなか難しいです。

この動物型は言ってみればただの開口（穴）ですが、一応安全対策として遊具の安全基準に沿っています。

細くなっている箇所の最小R寸法や、下にV字になっているところの角度、子供の胴が入る寸法の場合は頭もきちんと抜けるように、など。

安全に、かつ楽しい気持ちで使ってもらえるといいなぁ。

9/18-20 鋼板壁設置

打込みの設備配管、内部壁コンクリート立ち上がり部の配筋を終え、床スラブの打設も終わりました。
鋼板壁設置へむけてB.PLの設置を行います。B.PLは厚さ40mmです。
円形に設置するため少しずれただけで最後の一枚が入らなくなってしまいます。
精度管理が重要です。

少しでもどこかがずれていると最後の一枚がこんな感じになる。

9/20 いよいよ鋼板壁を立て始めました。

開口部の部分。これはいったい...

一枚一枚垂直をとりながら仮組していきます。

B.PLと同じで一度全部を仮組してみないとぴたりと収まるかが分かりません。

ドキドキしながら今日は現場を後にします。

9/13 休憩棟地縄

いよいよ休憩棟も着工です。BM、高さ基準点等を確認します。
この斜面を半分削って建物を建て、埋め戻す感じです。

こちらも楽しみです。

9/11 製品検査

鋼板壁t=28mmの開口部

B.PL t=40mm

庇部の梁

鋼板壁t=32mm

小屋組の柱梁

鉄骨の製品検査です。
さいたま市の鉄骨の製作工場まで検査に行きます。
今回は構造事務所の佐藤淳さんにも同行して頂きました。

始めに施工方法についての説明を聞きます。
次に工場に移動し寸法をあたります。
鋼板壁の開口部を目視にてチェックします。少しカクカクしている箇所はあとで滑らかにしてもらいます。

溶接部の超音波探傷試験も行い、波形を見ながら検査員の説明を聞きます。

最後に全体としてのチェック事項を確認して終わりです。
いよいよ鉄骨の建て方に入っていきます。
